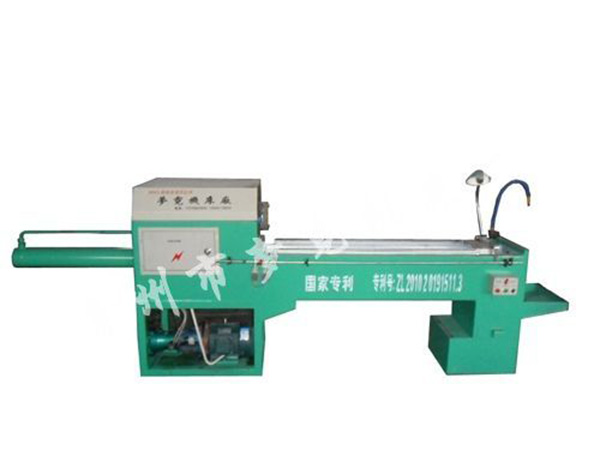

MNYL-10液压拉床

产品价格

    10吨 26000元

    20吨 33000元

    30吨 56000元

    20吨托刀架 49000元

    30吨托刀架 68000元

    40吨托刀架 88000元

一、产品说明

　　研制生产的具有自主知识产权YLG高精度液压拉床，是机械加工，齿轮制造行业，拉削内孔，内花键，单键的理想设备。

本机采用多项先进技术与工艺，与传统拉床相比，本机具有节能，使用维护方便，造型新颖之特点：

　　1、本机床身具有较大改进，采用同轴加工工艺，加工精度相当高。

　　2、液压供油系统采用轴向高压变量柱塞泵，拉削速度无极调整。不同直径极不同长度的多种规格的拉刀都能达到工作状态。

　　3、本机床关键部位油缸，采用优质厚壁无缝钢管，活塞杆经过调质，高频，渡烙工艺加工制造，采用高耐磨衬套和高耐磨密封件构成的高品质油缸，为本机提供强劲动力。

　　4、液压控制系统采用差动回路，并增加背压控制，采用拉床专用电磁阀使本机床的效率大大提高，运行更加平稳。

　　5、配点系统设计在机床正面，机电联动操作更加方便。

　　6、由于采用以上先进技术和加工工艺使本机床与老式机床相比省电50%以上，提高工作效率30%以上。

二、机床主要规格及技术参数

　　（1）拉削直径： 40毫米

　　（2）油缸尺寸120*40*1250  电机功率5.5千瓦

　　（3）拉削工件厚度：（在直径时）拉削速度每分钟1.5米时40毫米（调质料）

　　（4）拉削速度4.2m/min

　　（5）单班拉削工件：300-400件（用冷却液时为400-500件）

　　（6）工作压力31.5Mpa

　　（7）抗磨液压油型号：冬季为32# 夏季为46#

　　（8）油箱容量：80公升

　　（9）机床外形尺寸3200mm-750mm-1200m。

　　（10）机床总质量1200kg。

　　（11）拉刀长度1200mm。

　　（12）拉销花键工件的垂直度一般都能达到0.05毫米，如需更高经过调整也能达到0.02毫米。

　　（13）拉销键槽的对称度一般都能达到0.01毫米。
